粒子検出器（放射線検出器）とは：原理・種類・用途を徹底解説

粒子検出器（放射線検出器）の原理・種類・用途を図解でわかりやすく解説。研究・医療・産業での最新応用と選び方まで網羅。

放射線検出器とも呼ばれる粒子検出器は、高エネルギー粒子を検出、追跡、識別するために使用される装置です。これらの粒子は、核崩壊、宇宙線、または粒子加速器での反応によって作られます。粒子検出器は、素粒子物理学、原子核物理学、原子力工学の分野で使用されています。最近の検出器は、放射線のエネルギーを測定する熱量計としても使用されています。また、粒子の運動量、スピン、電荷などを測定することも可能です。

検出の基本原理

粒子検出器は一般に次の3段階で動作します：粒子と検出材料の相互作用 → 信号の生成 → 信号の読み出し・解析。相互作用の形は検出器の種類によって異なり、代表的なものは以下です。

• 電離（イオン化）：入射粒子が物質中の原子から電子をはがし、電荷を生じさせる。ガス検出器や半導体検出器の基本。
• 励起と発光（発光素子）：入射粒子が結晶や液体を励起し、蛍光・燐光（シンチレーション）を生じる。シンチレータ＋光電子増倍管（PMT）やSiPMで検出。
• 二次荷電キャリア生成：半導体では電子・正孔が生成され、それを電極で収集して電流パルスを得る。
• チェレンコフ放射：超音速粒子が媒質中を通過するときに発生する特有の光を利用し、速度や種別を推定する。
• 熱量計（ボロメータ）：入射粒子のエネルギーを熱として検出し、極低温で高精度に測る。

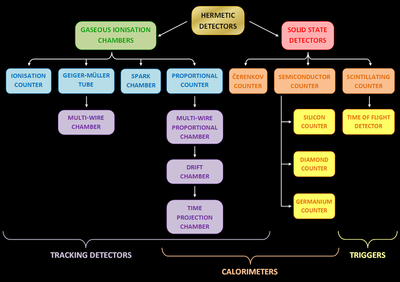

代表的な検出器の種類

• ガス検出器：イオン化で生じた電子・イオンを電場で集める。Geiger–Müller計数管、比例計数管、ドリフト室、時間投影室（TPC）などがある。
• 半導体検出器：SiやGeなどで電子正孔対を直接収集。高い位置分解能とエネルギー分解能を持つ。シリコンストリップ/ピクセル検出器は高エネルギー物理の追跡に必須。
• シンチレーション検出器：プラスチック、無機結晶、液体シンチレータ。光を光学素子（PMTやSiPM）で検出する。タイミング特性が良い。
• チェレンコフ検出器：速度（β）による粒子識別。リングイメージチェレンコフ（RICH）や高速タイミング用途。
• 電磁・ハドロンカロリメータ：入射粒子のエネルギーを全て吸収して測る装置。電磁カロリメータはγや電子、ハドロンカロリメータは中性子や陽子などに適する。粒子の全エネルギーやジェットエネルギー測定に重要。
• 熱量計（ボロメータ）・低温検出器：非常に小さなエネルギー変化を測定。ダークマター探索や精密スペクトル測定に利用。
• マイクロパターンガス検出器（MPGD）：GEMやMicromegasなど、微細構造で高い空間分解能とレート耐性を持つ。

測定できる物理量と識別方法

• 位置（追跡）：シリコンピクセルやワイヤードリフト室で軌道を再構成し、磁場中で曲線から運動量を決定。
• 運動量（p）：磁場中の曲率と位置測定から算出。
• エネルギー（E）：カロリメータや半導体で測定。分解能は検出器種で異なる（例：電磁カロリメータは高い精度）。
• 速度（β）：時間飛行法（TOF）やチェレンコフ光で測定し、質量識別に利用。
• 電荷・種別（PID）：dE/dx（走行損失）、TOF、チェレンコフ、カロリメータ応答の組合せで粒子種を識別。
• スピン・偏極：直接測ることは難しいが、散乱の角度分布や弱相互作用における非対称性などを解析して間接的に情報を得る。

性能指標と設計上の考慮点

• 効率：ある種の粒子を検出できる確率。検出材の厚さや配置、閾値に依存。
• 空間分解能：位置決定の精度。トラッキングや頂点測定に重要。
• エネルギー分解能：エネルギー測定の精度。半導体や高品質カロリメータが優れる。
• 時間分解能：短い時間での到着時刻を決められる能力。TOFやビーム同期、背景抑制に重要。
• 耐放射線性：高線量環境でも機能を保つ設計が必要（特に加速器実験や宇宙用途）。
• スループット（レート耐性）とデッドタイム：高イベントレート下での信号処理能力。

信号処理とデータ取得（DAQ）

検出器で生じた微弱な電気信号は、前置増幅、シェーピング、A/D変換を経てデジタル化されます。大規模実験ではトリガーシステムが必要で、興味ある事象だけを高頻度で保存します。近年は高速FPGAや高速ネットワークを使ったリアルタイム処理・フィルタリングが一般的です。

用途（応用分野）

• 基礎研究：素粒子・原子核実験（LHCやBelle IIなど）での粒子追跡、エネルギー測定、崩壊点の特定。
• 医療：PET・SPECTや放射線治療装置のポジショニング・線量測定。
• 産業・安全：非破壊検査、核セキュリティ、放射線モニタリング。
• 宇宙・天体物理：宇宙線や高エネルギー天体からの放射線観測。
• 環境・核施設：環境モニタリング、リアルタイム線量管理。

最近の技術動向

• SiPM（シリコンフォトマルチプライヤー）の普及により、従来のPMTを置換してコンパクトで耐磁性の光検出が可能に。
• マイクロパターンガス検出器（GEM、Micromegas）は高レート・高分解能のトラッキングに貢献。
• 低温ボロメータや量子センサーを用いた超高感度検出（ダークマター探査、希薄事象の検出）。
• 機械学習を用いたイベント選別やノイズ除去、パターン認識の応用が進展。

実験・運用上の注意点

検出器の設計・運用では較正（キャリブレーション）、バックグラウンド同定・抑制、温度・電源安定化、放射線損傷対策が重要です。特に半導体検出器は温度管理や放射線ダメージに敏感で、長期運用には交換や補償が必要です。

まとめ（要点）

• 粒子検出器は入射粒子と物質の相互作用を電気信号や光信号に変換して測定する装置群であり、用途や目的に応じて多様な方式がある。
• 選択の際は、エネルギー・位置・時間分解能、耐放射線性、レート耐性、コストなどのトレードオフを考慮する必要がある。
• 近年は半導体技術、低温技術、マイクロパターン技術、SiPMといった新技術が進展しており、より高性能で多用途な検出器が実用化されている。

説明

現代の加速器用に設計された検出器は、非常に大きなものです。また、非常に高価です。単に粒子を数えるだけで、他のことは何も測定しないものをカウンターと呼びます。通常，粒子検出器は電離放射線（高エネルギー光子や可視光線さえも）も追跡することができます。

例と種類

これまでに発明された検出器の多くは、イオン化検出器（ガスイオン化検出器、半導体検出器など）とシンチレーション検出器である。また、チェレンコフ光や遷移放射など、他の原理も粒子の検出に応用されている。

ある検出器は、人々が放射線から身を守るために、放射線の量を測定するために使用されます。また、原子核や素粒子物理学を研究するために使われるものもあります。

電離放射線（短・太：α粒子、長・細：β粒子）の飛跡が見えるクラウドチャンバー


CERNでのバブルチャンバーの記録

質問と回答

Q: 粒子検出器とは何ですか?

Q: 高エネルギー粒子の発生源は何ですか?

Q: 粒子検出器はどのような分野で使われているのですか?

Q: 他にどのような機能があるのですか?

Q: 粒子検出器では、他にどのような粒子の性質を測定することができるのですか?

Q: 原子力工学における粒子検出器の重要性は何ですか?

Q:粒子検出器は素粒子物理学の進歩にどのように貢献してきたのでしょうか?
